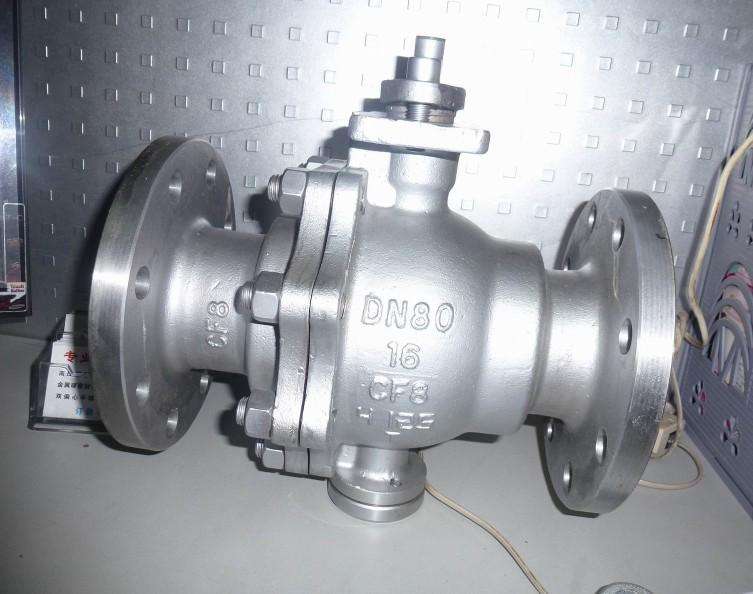

固定式球閥是新一代高性能球閥

來源：m.32cg.com作者：上海凱利科閥門有限公司更新時間：2023-03-17 09:03:38

固定式球閥是新一代高性能球閥，適用于長輸管線和普通工業管線，其強度、平安性、耐惡劣環境性等在設計時停止了特殊思索，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳送給軸承，不會使球體向閥座挪動，因此閥座不會接受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、運用壽命長，適用于高壓、大口徑場所。先進的彈簧預閥座組件，具有自緊特性，完成上游密封。每閥有兩個閥座，每個方向都能密封，因此裝置沒有流向限制，是雙向。

技術參數：

本閥有二塊式和三塊式兩種閥體構造，中法蘭用螺栓銜接，密封采用加強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，堅持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑分歧，以便管線打掃。
適用介質：水、氣、油品、自然氣和酸堿腐蝕性介質。
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN25-8001"～32"

主要特性：

（1）操作省力：球體由上下軸承支撐，減少摩擦，消弭了由于進口壓力推進球體與密封座構成的宏大密封負荷而形成過大的扭矩。
（2）密封性能牢靠：PTFE單性資料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧保證密封圈足夠的預緊力，閥門在運用過程中密封面磨損時，在彈簧作用下閥門繼續保證良好密封性能。
（3）防火構造：為避免由于驟熱或火災的呈現，使聚四氟乙烯密封圈燒毀，發作較大走漏，而滋長火勢，在球體與閥座間設置防火密封環，在密封圈燒毀時，在彈簧力作用下，將閥座密封環疾速推向球體上，構成金屬與金屬密封，起到一定水平的密封效果。耐火實驗契合APl6FA和APl607規范請求。
（4）自動泄壓功用：當閥門中腔停滯的介質壓力異常升高超越彈簧的預緊力時，閥座后退脫離球體，到達自動泄壓的效果，卸壓后閥座自動復位。
（5）排泄管路：閥體上下均設置排泄孑L，可檢查閥座能否發作走漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接改換填料；能夠排放中腔滯留物，減少介質對閥門的污染。輔助密封設置系統（客戶需求請在訂購時闡明）
（6）本閥門設計有輔助的閥座緊急密封系統，一旦密封受損或呈現緊急十青況而不能密封時，經過輔助密封系統向密封面注射相應的密封劑即可修復密封面，到達緊急密封。當保送的介質不潔或含有少量顆粒時，為維護密封面，確保到達牢靠的密封，還可給這一安裝注射相應的清洗劑或光滑劑對密封面停止清洗。
（7）普遍適用于食品、醫藥、石油、化工、自然氣、鋼鐵、環保、造紙等保送管路介質的切斷或流通。還可給這一安裝注射相應的清洗劑或光滑劑對密封面停止清洗。

主要零件及材質：

序號 NO	零件稱號	材質
序號 NO	零件稱號	GB	ASTM
1	閥體	WCB	A2116-WCB
2	彈簧	60Si2aMn	AISI 9260
3	密封圈	PTFE	PTFE
4	墊片	PTFE	PTFE
5	排污螺母	25	A105
6	"0" 型密封圈	橡膠	橡膠
7	底蓋	25	A105
8	螺釘	35	A193-B7
9	固定軸	1Cr13	A276-410
10	滑動軸承	PTFE&	PTFE&
11	球體	1C18Ni9Ti	SS304
12	閥蓋	WCB	A216-WCB
13	閥座	25	A105
14	閥桿	1Cr33	A276-410
15	螺柱	35CrMoA	A193-B7
16	螺母	35	A194-2H
17	壓套	25	A105
18	填料	PTFE	PTFE
19	支架	WCB	A216-WCB
20	填料壓蓋	WCB	A2116-WCB
21	鍵 Key	45	AISI C 1045

技術標準：

設計根據	國標系列	美標系列
設計規范	GB/T12237	AP16D	ANSI B16.34
法蘭銜接構造長度	GB/T12221	AP16D	ANSI B16.10
構造長度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
銜接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
實驗和檢驗	GB/T9092	AP16D	AP1598

實驗壓力：

壓力等級		實驗壓力(MPa）
公稱壓力（PN）	磅級（Class）	殼體實驗	密封實驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	10K	2.4	1.5
-	20K	5.8	4.0

國標固定球閥PN1.6MPa主要銜接尺寸用重量：

公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
電動	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
電動	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
氣動	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
氣動	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840

PN2.5MPa主要銜接尺寸用重量：

公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
電動	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
電動	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
氣動	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
氣動	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

PN4.0MPa主要銜接尺寸及重量：

公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手動	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
電動	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
電動	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
氣動	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
氣動	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

PN6.4MPa主要銜接尺寸及重量：

公稱通徑DN		50	65	80	100	150	200	250	300	350	400	500	600	700
d1		50	65	80	100	150	200	250	300	337	387	489	591	686
L		292	330	356	406	495	597	673	762	826	902	1054	1232	1397
H		114	124	133	159	250	294	395	445	500	530	660	800	900
手動	H1	108	155	197	235	300	374	445	512	550	615	810	1010	1180
	E	116	116	116	116	116	171	171	257	257	257	150	83	123
	F	350	350	350	350	350	420	420	400	400	400	410	650	735
	W	600	600	600	600	600	800	800	800	800	800	800	800	800
	Wt(Kg)	23	35	49	91	192	355	640	880	1100	1540	2800	5300	5700
電動	H2	-	-	-	-	554	574	731	771	867	802	979	1085	1148
電動	L1	-	-	-	-	235	235	400	400	410	410	420	690	690
氣動	H3	340	-	-	479	666	895	1002	1059	1160	1250	1320	1470	1520
氣動	L2	405	-	-	576	756	1060	1060	1360	1360	2840	2840	3300	3300

PN10.0MPa主要銜接尺寸及重量：

公稱通徑DN		50	65	80	100	150	200	250	300	350	400	500	600	700
d1		50	65	80	100	150	200	250	300	337	387	489	591	686
L		292	330	356	406	559	660	787	838	889	991	1194	1397	1549
H		114	124	133	159	250	294	395	445	500	530	660	800	900
手動	H1	108	155	197	235	300	374	445	512	550	615	810	1010	1180
	E	116	116	116	116	116	171	171	257	257	257	150	83	123
	F	350	350	350	350	350	420	420	400	400	400	410	650	735
	W	600	600	600	600	600	800	800	800	800	800	800	800	800
	Wt(Kg)	35	38	55	102	232	390	710	960	1700	1970	3250	5800	6700
電動	H2	-	-	-	-	569	658	694	765	825	917	998	1098	1185
電動	L1	-	-	-	-	235	259	400	410	410	420	690	690	690
氣動	H3	340	-	-	479	666	895	1002	1059	1160	1250	1320	1470	1520
氣動	L2	405	-	-	576	756	1060	1060	1360	1360	2840	2840	3300	3300
